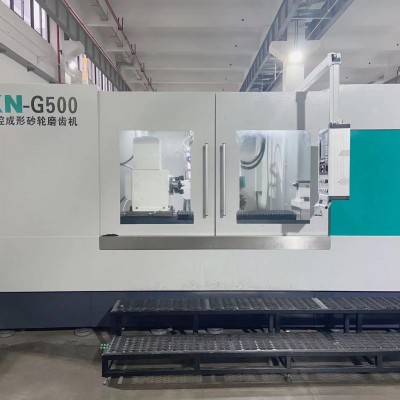

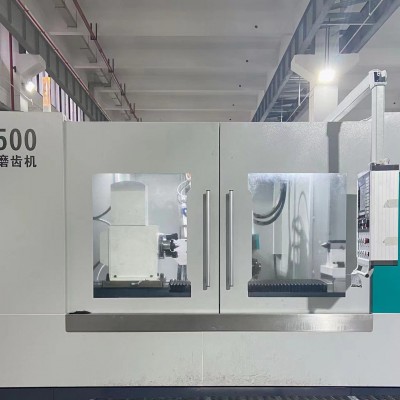

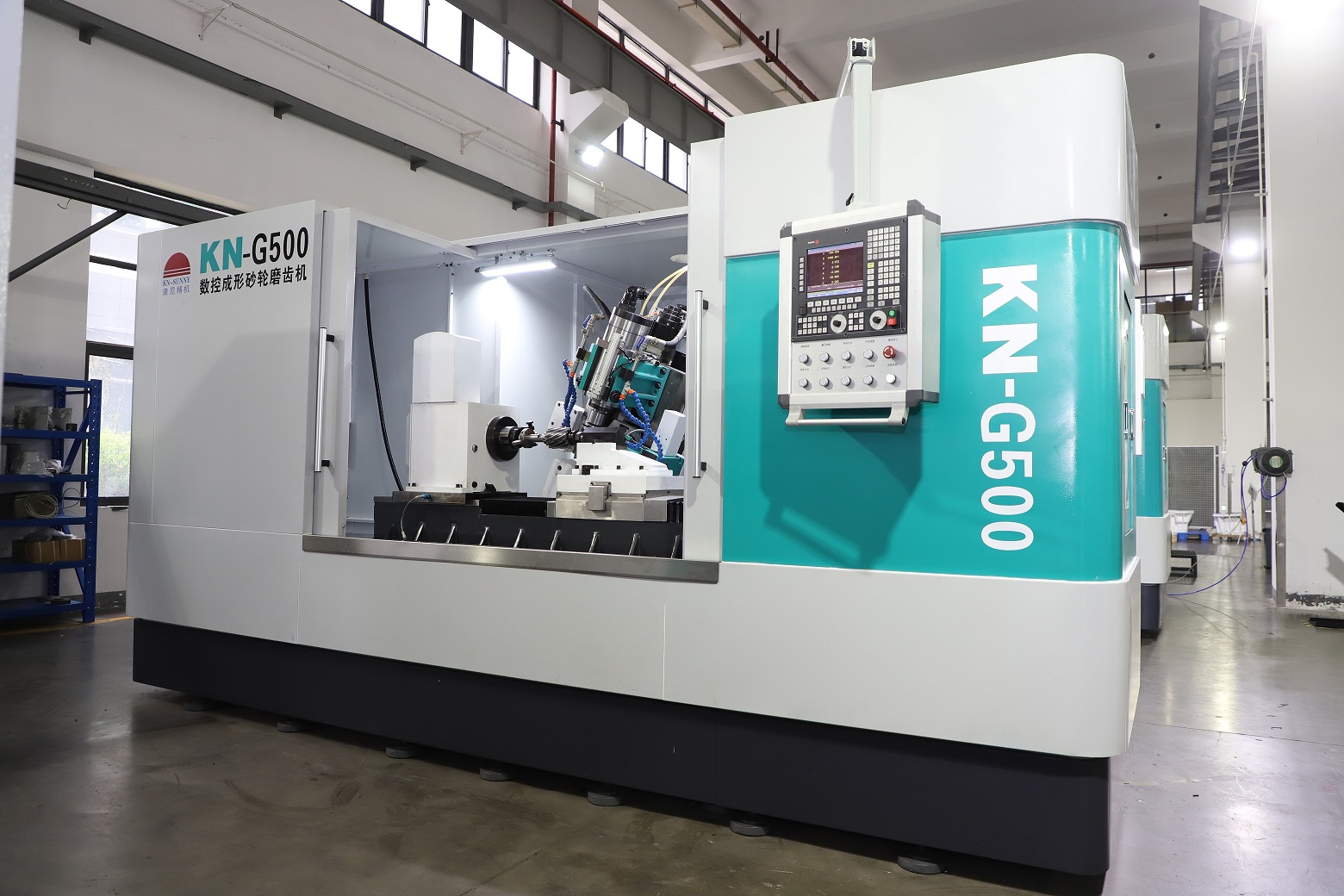

KN-G500数控成形砂轮磨齿机的磨削原理为：首先通过数控砂轮修整器按所需磨削齿轮的齿形要求成形砂轮，再利用成形砂轮磨削齿轮。与传统磨削方式相比较具有：磨削效率高；齿形精度高；机床机构简单；调试、使用及维护方便等优点，适合于高精度齿轮的批量生产。
KN-G500数控成形砂轮磨齿机的被加工零件采用卧式安装方式，机床共设有七个交流伺服轴（滑台纵向移动轴Z、滑台横向移动轴X、分度头轴A、螺旋角轴B、及砂轮修整轴U、V、C）及交流变频调速电主轴。
技术参数：
1. 工件最大外径： 500mm
工件最小根径： 100mm
2. 分齿数： 任意
3. 模数： 1～16
4. 最大齿宽： 1200mm
5. 最大螺旋角： ±45º
6. 头、尾架最大顶尖距： 1500mm
7. 工件纵向移动轴最大行程 1300mm
8. 砂轮沿工件径向进刀轴最大行程 360mm
9. 动力尾架最大行程 1200mm
10. 工件纵向移动轴最大移动速度 12m/min
11. 砂轮沿工件径向进刀轴最大移动速度 1.2m/min
12. 砂轮直径： Ø80～300mm
砂轮厚度： ≤60mm
砂轮中心孔 Ø32/Ø50/Ø75mm
13. 砂轮工作转速范围： 2500～7000rpm
14. 砂轮修整器沿砂轮径向最大移动量： 120mm
砂轮修整器沿砂轮轴向最大移动量： 100mm
15. 主轴锥孔： 莫氏6号
16. 磨具最大功率： 20KW
17. 机床外形尺寸（不含油箱）： 5400×3000×2850mm
